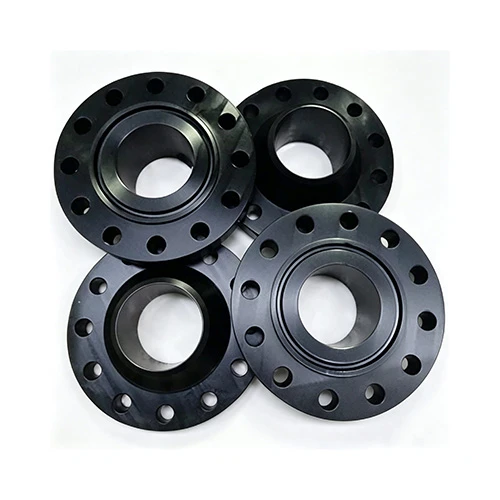

8" ASTM A694 F60 ওয়েল্ড নেক ফ্ল্যাঞ্জ RTJ ক্লাস 900 SCH80
8" ASTM A694 F60 ওয়েল্ড নেক ফ্ল্যাঞ্জ RTJ ক্লাস 900 SCH80|উচ্চ ফলন কার্বন ইস্পাত ফ্ল্যাঞ্জ|SSM
SSM একটি বিশ্বস্ত বিশ্বস্ত প্রস্তুতকারক এবং সরবরাহকারী8" ASTM A694 F60 ওয়েল্ড নেক RTJ ফ্ল্যাঞ্জ, উচ্চ-চাপের পাইপলাইন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যার জন্য চমৎকার যান্ত্রিক শক্তি, নির্ভরযোগ্য সিলিং কর্মক্ষমতা এবং দীর্ঘ পরিষেবা জীবন প্রয়োজনতেল ও গ্যাস, পেট্রোকেমিক্যাল, অফশোর, বিদ্যুৎ উৎপাদন, এবং শিল্প পাইপিং সিস্টেম.
দASTM A694 F60 কার্বন ইস্পাত ওয়েল্ড নেক RTJ ফ্ল্যাঞ্জ ক্লাস 900 SCH80চাহিদা অপারেটিং অবস্থার অধীনে পাইপ, ভালভ, চাপ সরঞ্জাম, এবং পাইপলাইন উপাদান সংযোগ করার জন্য ব্যাপকভাবে ব্যবহৃত হয়। এরঝালাই ঘাড় নকশাউচ্চতর চাপ বিতরণ এবং ক্লান্তি প্রতিরোধের প্রদান করে, যখনRTJ (রিং টাইপ জয়েন্ট) sealing পৃষ্ঠউচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অবস্থার অধীনে নির্ভরযোগ্য ধাতব গ্যাসকেট সিলিং নিশ্চিত করে।
উচ্চ-ফলনযুক্ত নকল কার্বন ইস্পাত থেকে তৈরি, ASTM A694 F60 ফ্ল্যাঞ্জগুলি বিশেষভাবে গুরুত্বপূর্ণ পাইপলাইন সিস্টেমের জন্য তৈরি করা হয়েছে যেখানে শক্তি, স্থায়িত্ব এবং নিরাপত্তা অপরিহার্য৷
1. পণ্য ওভারভিউ
দ8" ASTM A694 F60 ওয়েল্ড নেক RTJ ফ্ল্যাঞ্জ ক্লাস 900 SCH80একটি নকল উচ্চ-শক্তির কার্বন ইস্পাত ফ্ল্যাঞ্জ যা আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়, যার মধ্যে রয়েছেASTM A694 এবং ASME B16.5.
ওয়েল্ড নেক ফ্ল্যাঞ্জ বাট-সরাসরি পাইপে ঢালাই করা হয়, একটি শক্তিশালী এবং স্থায়ী সংযোগ তৈরি করে। টেপারড হাব ডিজাইন ফ্ল্যাঞ্জ এবং পাইপের মধ্যে মসৃণ স্ট্রেস ট্রানজিশনের অনুমতি দেয়, স্ট্রেসের ঘনত্ব হ্রাস করে এবং ক্লান্তি প্রতিরোধের উন্নতি করে।
RTJ ফেসিংটি ধাতব রিং গ্যাসকেটের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, উচ্চ-চাপের পাইপলাইন সিস্টেমে চমৎকার সিলিং কার্যক্ষমতা প্রদান করে।
অসামান্য যান্ত্রিক শক্তি, চমৎকার ঝালাইযোগ্যতা, এবং নির্ভরযোগ্য কর্মক্ষমতা সহ, ASTM A694 F60 ওয়েল্ড নেক ফ্ল্যাঞ্জগুলি সাধারণত তেল এবং গ্যাস ট্রান্সমিশন পাইপলাইন, পেট্রোকেমিক্যাল প্ল্যান্ট এবং অন্যান্য জটিল চাপ প্রয়োগের জন্য নির্বাচিত হয়।
পণ্য বিশেষ উল্লেখ:
| আইটেম | স্পেসিফিকেশন |
|---|---|
| স্ট্যান্ডার্ড | ASME B16.5 / ASTM A694 / কাস্টম |
| উপাদান | ASTM A694 F60 নকল কার্বন ইস্পাত |
| ফ্ল্যাঞ্জ টাইপ | ওয়েল্ড নেক ফ্ল্যাঞ্জ (WN) |
| ফেসিং টাইপ | RTJ (রিং টাইপ জয়েন্ট) |
| আকার | NPS 8" (DN200) |
| প্রেসার রেটিং | ক্লাস 900 |
| বোর | SCH80 পাইপ ম্যাচিং |
| উত্পাদন প্রক্রিয়া | ফরজিং, হিট ট্রিটমেন্ট, সিএনসি মেশিনিং |
| অ্যাপ্লিকেশন | তেল ও গ্যাস, পেট্রোকেমিক্যাল, অফশোর, পাওয়ার প্লান্ট, শিল্প পাইপলাইন |
2. উপাদান বৈশিষ্ট্য (ASTM A694 F60 কার্বন ইস্পাত)
ASTM A694 F60 হল একটি উচ্চ-শক্তির নকল কার্বন ইস্পাত স্পেসিফিকেশন যা প্রধানত চাপের জন্য ব্যবহৃত-সহ উপাদান রয়েছেflanges, জিনিসপত্র, এবং ভালভ অংশ.
এটি এমন পাইপলাইন সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য স্ট্যান্ডার্ড কার্বন স্টিল ফ্ল্যাঞ্জ উপকরণের তুলনায় উচ্চ ফলন শক্তি এবং উন্নত যান্ত্রিক কর্মক্ষমতা প্রয়োজন।
রাসায়নিক গঠন (সাধারণ):
| উপাদান | বিষয়বস্তু (%) |
|---|---|
| কার্বন (C) | 0.30 এর থেকে কম বা সমান |
| ম্যাঙ্গানিজ (Mn) | 1.60 এর থেকে কম বা সমান |
| সিলিকন (Si) | 0.40 এর থেকে কম বা সমান |
| ফসফরাস (P) | 0.025 এর থেকে কম বা সমান |
| সালফার (এস) | 0.025 এর থেকে কম বা সমান |
ASTM A694 F60 প্রদান করে:
উচ্চ-চাপের পাইপলাইন অ্যাপ্লিকেশনের জন্য উচ্চ ফলন শক্তি
চমৎকার forging এবং মেশিন কর্মক্ষমতা
ভাল ওয়েল্ডেবিলিটি
চাহিদা চাপ অবস্থার অধীনে নির্ভরযোগ্য কর্মক্ষমতা
তেল এবং গ্যাস সিস্টেমে দীর্ঘ সেবা জীবন
3. যান্ত্রিক বৈশিষ্ট্য (সাধারণ)
| সম্পত্তি | মান |
|---|---|
| প্রসার্য শক্তি | 415 MPa এর চেয়ে বড় বা সমান |
| ফলন শক্তি | 415 MPa এর চেয়ে বড় বা সমান |
| প্রসারণ | 20% এর চেয়ে বড় বা সমান |
| কঠোরতা | প্রকল্পের প্রয়োজনীয়তা অনুযায়ী |
| পরিষেবার তাপমাত্রা | আনুমানিক. -29 ডিগ্রী থেকে +425 ডিগ্রী (আবেদনের উপর নির্ভর করে) |
4. মূল বৈশিষ্ট্য
✅ উচ্চ শক্তি কার্বন ইস্পাত নির্মাণ
থেকে উৎপাদিতASTM A694 F60 নকল কার্বন ইস্পাত, ফ্ল্যাঞ্জ চমৎকার যান্ত্রিক শক্তি, চাপ প্রতিরোধের, এবং সমালোচনামূলক পাইপিং অ্যাপ্লিকেশনের জন্য কাঠামোগত স্থায়িত্ব প্রদান করে।
✅ উচ্চতর কর্মক্ষমতার জন্য ঘাড়ের নকশা
লম্বা টেপারড হাব ডিজাইন ফ্ল্যাঞ্জ থেকে পাইপে মসৃণ স্ট্রেস ডিস্ট্রিবিউশন প্রদান করে, চাপের ঘনত্ব হ্রাস করে এবং ফ্ল্যাঞ্জে স্লিপ{0}}এর তুলনায় ক্লান্তি প্রতিরোধের উন্নতি করে।
✅ উচ্চ চাপ পরিষেবার জন্য RTJ সিলিং সারফেস
দরিং টাইপ জয়েন্ট (RTJ)ফেসিং উচ্চ চাপ এবং উচ্চ তাপমাত্রার অবস্থার অধীনে নির্ভরযোগ্য সিলিং কার্যকারিতা অর্জন করতে ধাতব রিং গ্যাসকেট ব্যবহার করে।
✅ ক্লাস 900 উচ্চ চাপ রেটিং
দক্লাস 900 চাপ ক্লাসএই ফ্ল্যাঞ্জকে পাইপলাইন সিস্টেমের চাহিদার জন্য উপযুক্ত করে তোলে যেখানে উচ্চ চাপের ক্ষমতা প্রয়োজন।
✅ SCH80 বোর সামঞ্জস্যপূর্ণ
ফ্ল্যাঞ্জ বোর মেলে মেশিন করা হয়SCH80 পাইপ প্রাচীর বেধ, সঠিক ঢালাই ফিট-আপ, সঠিক প্রান্তিককরণ, এবং মসৃণ প্রবাহ পরিবর্তন নিশ্চিত করা।
✅ আন্তর্জাতিক মানদণ্ডের সাথে সম্মতি
অনুযায়ী তৈরি:
ASTM A694
ASME B16.5
গ্রাহকের-নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা
5. সুবিধা এবং সীমাবদ্ধতা
সুবিধা:
উচ্চ -চাপের পাইপলাইন অ্যাপ্লিকেশনের জন্য উপযুক্ত
চমৎকার যান্ত্রিক শক্তি এবং স্থায়িত্ব
ফ্ল্যাঞ্জে স্লিপ-এর তুলনায় উচ্চতর ক্লান্তি প্রতিরোধ
নির্ভরযোগ্য RTJ ধাতব গ্যাসকেট সিলিং সিস্টেম
তেল, গ্যাস এবং পেট্রোকেমিক্যাল শিল্পের জন্য উপযুক্ত
কাস্টমাইজড মাত্রা এবং পরিদর্শন প্রয়োজনীয়তা সঙ্গে উপলব্ধ
সীমাবদ্ধতা:
ফ্ল্যাঞ্জ ডিজাইনে স্লিপ-এর তুলনায় বেশি খরচ
দক্ষ ঢালাই ইনস্টলেশন প্রয়োজন
কম চাপের সাধারণ পাইপিং অ্যাপ্লিকেশন-এর জন্য লাভজনক নয়
সঠিক RTJ গ্যাসকেট নির্বাচন এবং ইনস্টলেশন প্রয়োজন
6. অ্যাপ্লিকেশন
তেল ও গ্যাস পাইপলাইন
উচ্চ-চাপের ট্রান্সমিশন পাইপলাইন, প্রক্রিয়া পাইপিং, কম্প্রেসার স্টেশন এবং সরঞ্জাম সংযোগের জন্য ব্যবহৃত হয়।
অফশোর তেল ও গ্যাস সুবিধা
অফশোর প্ল্যাটফর্ম এবং সাবসি পাইপলাইন সিস্টেমের জন্য উপযুক্ত যার জন্য উচ্চ-শক্তি এবং নির্ভরযোগ্য ফ্ল্যাঞ্জ সংযোগের প্রয়োজন।
পেট্রোকেমিক্যাল এবং রাসায়নিক উদ্ভিদ
চুল্লি, চাপবাহী জাহাজ, পাম্প, ভালভ এবং উচ্চ-চাপ প্রক্রিয়া পাইপিং সিস্টেমে প্রয়োগ করা হয়।
বিদ্যুৎ উৎপাদন সুবিধা
উচ্চ যান্ত্রিক কর্মক্ষমতা প্রয়োজন বাষ্প, জ্বালানী, কুলিং, এবং ইউটিলিটি পাইপিং সিস্টেমে ব্যবহৃত হয়।
শিল্প পাইপলাইন সিস্টেম
সাধারণত ইনস্টল করা হয়:
চাপ নিয়ন্ত্রণ ব্যবস্থা
পাইপলাইন অবকাঠামো
ভারী শিল্প যন্ত্রপাতি সংযোগ
7. কেন SSM বেছে নিন
নকল কার্বন ইস্পাত ফ্ল্যাঞ্জ উৎপাদনে 30+ বছরের অভিজ্ঞতা
ISO 9001 মান ব্যবস্থাপনা সিস্টেম প্রত্যয়িত
ASTM A694 এবং ASME B16.5 মানগুলির সাথে সম্মতি
উন্নত ফোরজিং, তাপ চিকিত্সা, CNC মেশিনিং, এবং পরিদর্শন ক্ষমতা
MTC ডকুমেন্টেশন সহ সম্পূর্ণ উপাদান ট্রেসেবিলিটি
মাত্রিক পরিদর্শন, PMI পরীক্ষা, UT এবং NDT পরিষেবা উপলব্ধ
গ্লোবাল ইঞ্জিনিয়ারিং প্রকল্পের জন্য কাস্টমাইজড ফ্ল্যাঞ্জ সমাধান
দ্রুত ডেলিভারি এবং পেশাদার প্রযুক্তিগত সহায়তা
8. উপসংহার
দSSM 8" ASTM A694 F60 ওয়েল্ড নেক RTJ ফ্ল্যাঞ্জ ক্লাস 900 SCH80গুরুত্বপূর্ণ উচ্চ চাপ পাইপিং সিস্টেমের জন্য একটি উচ্চ-কর্মক্ষমতা এবং নির্ভরযোগ্য সংযোগ সমাধান প্রদান করে।
এর সাথেউচ্চ-ফলনযুক্ত কার্বন ইস্পাত নির্মাণ, ওয়েল্ড নেক ডিজাইন, RTJ সিলিং প্রযুক্তি, এবং SCH80 বোরের সামঞ্জস্য, এই ফ্ল্যাঞ্জটি চমৎকার শক্তি, সীল করার নির্ভরযোগ্যতা এবং শিল্পে দীর্ঘ- পরিষেবা কর্মক্ষমতা প্রদান করে যেমনতেল ও গ্যাস, পেট্রোকেমিক্যাল, অফশোর, বিদ্যুৎ উৎপাদন, এবং শিল্প পাইপলাইন সিস্টেম.
SSM উচ্চমানের- সরবরাহ করে৷ASTM A694 F60 ওয়েল্ড নেক RTJ Flangesকাস্টমাইজড মাপ, চাপ ক্লাস, বোরের প্রয়োজনীয়তা, উপাদান সার্টিফিকেশন, এবং বৈশ্বিক প্রকল্পের প্রয়োজনীয়তা মেটাতে পরিদর্শন পরিষেবা সহ।
📩 আপনার ASTM A694 F60 Weld Neck RTJ Flange প্রয়োজনীয়তার জন্য উদ্ধৃতি এবং প্রযুক্তিগত সহায়তার জন্য আজই SSM-এর সাথে যোগাযোগ করুন।
